Trituradora V2.1 en Acero Al Carbono

Kit para Trituradora V2.1 en acero al carbono de Precious Plastic

Kit desarmado de la trituradora V2.1 Rev3 de Precious Plastic en acero al carbono con cuchillas, eje hexagonal, rodamientos y tornillería.
Comprar producto

Conjunto de elementos para montaje de Trituradora V2.1, formado por:

  • 74 Piezas cortadas por láser en acero al carbono S235 . Diseño según la versión 2.1 de Precious Plastic. PP Capi Spain ha creado la tercera revisión de los diseños originales, y hemos mejorado las tolerancias de fabricación facilitando el montaje.
  • Eje de acero al carbono F-112, según especificaciones de Precious Plastic. ( Las piezas de corte láser se ajustan a este eje)
  • 2 rodamientos UCFL-204 para montaje de Picadora. (Los rodamientos ajustan en el eje y en las piezas de corte láser).
  • Tornillos y tuercas , en acero al carbono.
  • Precious Plastic especifica acero inoxidable, nosotros ofrecemos de formas alternativas el mismo producto en acero al carbono, con un coste inferior al acero inoxidable.
  • Para montar la picadora, usted deberá realizar varias operaciones, no es un "lego". Por favor, consulte las instrucciones de montaje.

Variantes

Usted podrá elegir varias variantes con el Kit

Disponemos de una variante, donde usted podrá ordenar nuestro "Evolution Shaft". Basado en el diseño original de Precious Plastic, lo hemos modificado eliminando lo que sobra y añadiendo un chavetero ( chaveta incluida).

Disponemos de una variante con los 4 avellanados realizados ( Conic Drill). Operación imprescindible para el montaje de la máquina. Donde se insertan la cabeza de los tornillos avellanados. Usted podrá decidir si los realiza usted o nosotros se lo mandamos ya realizados.

Disponemos de una variante con la malla con los orificios D= 8 mm( e = 1,5 mm , 149x149 mm). ó con la malla con los orificios D= 4 mm ( e = 1,5 mm , 149x149 mm).

También suministramos los diferentes elementos de forma individual, según sus necesidades.

Instrucciones de montaje y Advertencias

Con los productos anteriores usted NO obtendría la picadora ( shredder) completa. Para poder tener la picadora completa, necesitaría los siguientes elementos;

  • Tolva llenado.
  • Bancada apoyo.
  • Motor eléctrico. Precious Plastic recomienda un motor trifásico de 380 V y 2,2 Kw
  • Reductora
  • Acople entre reductora y eje
  • Malla
  • Elementos eléctricos y de control.

En el siguiente video podrà observar todo el montaje

Impresión 3d y Reciclaje de plásticos

Documentación Técnica

En este apartado, podrá encontrar toda la documentación técnica de nuestro producto, Shredder V2.1 Regular Steel

  • Todas nuestras piezas están fabricadas con al carbono S235 ( o similar, dependiendo de la disponibilidad).
  • En la rev3, hemos introducidos pequeños cambios en los diseños, corrigiendo pequeños errores y mejorando los planos originales, para facilitar así mejor ajuste entre los diferentes componentes.
  • Todas las piezas están fabricadas mediante tecnología de corte por láser.
  • Esta tecnología permite fabricar piezas con una gran calidad/acabado, al mismo tiempo que con unas excelentes tolerancias.
Plano técnico con el listado y espesores de las piezas de corte láser para la trituradora V2.1 Rev3 de Precious Plastic.

Ejes según el diseño original de Precious Plastic,fabricados con acero al carbono F-112 (ó F-114), mediante la tecnología CNC ( Control Numérico Computerizado).

Esta tecnología permite fabricar los ejes con un gran acabado y unas excelentes tolerancias de fabricación.

Eje para Trituradora V2.1. fabricado con acero al carbono F-122.

Basado en el diseño original de Precious Plastic, añadiendo importantes mejoras;

 Eliminamos la parte del eje que sobra, mejorando la seguridad.

 Añadimos un chavetero, facilitando la conexión con la caja de cambios (recomendado sólo para usuarios con un alto nivel de mecánica).

Plano técnico acotado del eje Evolution Shaft de 278 mm con chavetero en acero F-112 para trituradora de Precious Plastic.
📦 Contenido detallado y Calidad Técnica del Kit:
  • 🔢 Número Total de Piezas: El kit incluye un conjunto completo de 36 elementos de fijación de alta resistencia diseñado al detalle para el montaje estructural de la caja.
  •   Calidad de Fabricación Profesional (EN ISO 898-1): Los tornillos se suministran en clase de resistencia 8.8 o 10.9conforme a la normativa internacional ISO 898-1. Los de clase 8.8 ofrecen una resistencia mínima a la tracción de 800 MPa, mientras que los de clase 10.9 alcanzan los 1040 MPa. Esto asegura que la máquina soporte las fuerzas dinámicas de torsión e impactos continuos durante el proceso de triturado sin estirarse ni romperse.
  • 🛡️ Tratamientos de Superficie y Acabados: Cuentan con un recubrimiento protector zincado, galvanizado o pavonado. Estos acabados industriales proporcionan una barrera excelente contra la oxidación y la fatiga ambiental, alargando radicalmente la vida útil  en tu taller.

A continuación, mostramos una Shredder V2.1 montada, soldada y pintada.

Medición con cinta métrica del ancho de la caja de la trituradora V2.1 de Precious Plastic sobre banco de trabajo.
Medición con cinta métrica de la anchura interior de la tolva de la trituradora V2.1 de Precious Plastic.
Medición con cinta métrica del panel lateral de la caja de la trituradora V2.1 de Precious Plastic montada.
⚙️ Especificaciones Técnicas
  • Modelo: UCFL-204
  • Diámetro Interior (Eje): 20 mm (ajuste perfecto con el eje original y Evolution Shaft).
  • Material del Soporte: Hierro fundido de alta resistencia para amortiguar vibraciones estructurales.
  • Material del Rodamiento: Acero al cromo de alta durabilidad (Chrome Steel).
  • Fijación al Eje: Prisioneros integrados en el anillo interior para un bloqueo firme contra el deslizamiento.
  • Mantenimiento: Incorpora engrasador.
💪 Ventajas Clave para tu Trituradora
  • Ajuste Milimétrico Garantizado: Olvídate de holguras peligrosas.
  • Alta Capacidad de Carga: Diseñado para soportar tanto la capacidad de carga dinámica (durante el triturado) como estática.
  • Compensación de Desalineaciones: El diseño autoalineable absorbe pequeñas desviaciones durante el soldado del chasis, evitando el desgaste prematuro de las cuchillas.
Ficha técnica con plano dimensional y capacidades de carga dinámica y estática del rodamiento UCFL-204 para trituradora.

Opcionalmente ofrecemos realizar los avellanados: donde se insertan la cabeza de los tornillos avellanados por la parte interior de la máquina. De esta forma las cabezas de los tornillos no impactarán con las cuchillas.

🕸️ Selección de Malla de Filtrado (Criba):

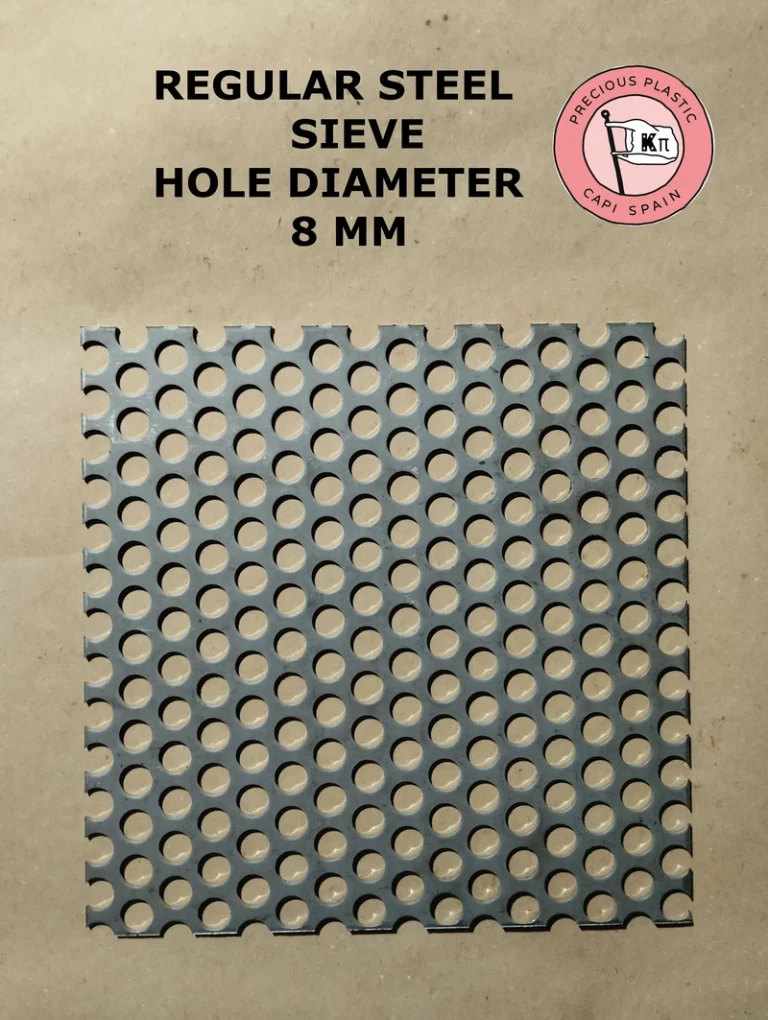

  • ⚡ Malla D = 8 mm (Alta Velocidad): Diseñada para optimizar el flujo de trabajo en tu taller. Permite un paso más rápido del material, lo que se traduce en una mayor velocidad de triturado por hora. Ideal si buscas procesar grandes volúmenes de plástico rápidamente.

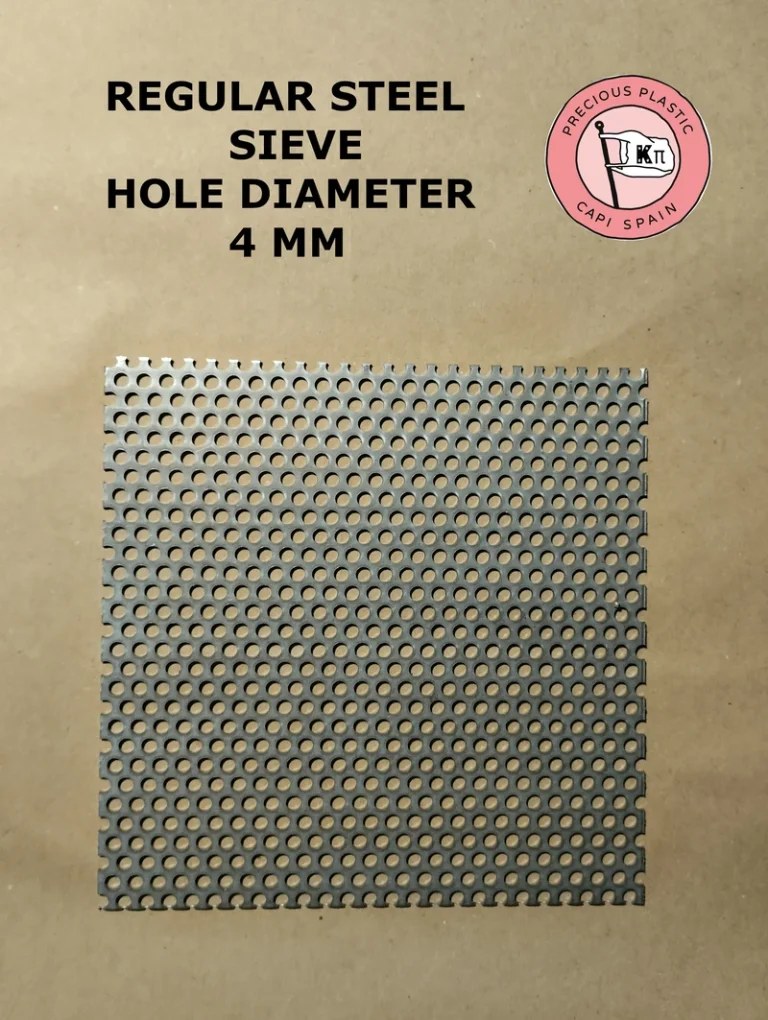

  • 🔎 Malla D = 4 mm (Máximo Filtrado): Diseñada para proyectos de alta precisión. Consigue un plástico triturado mucho más pequeño y homogéneo, perfecto para alimentar directamente máquinas de inyección o extrusoras de filamento sin atascos.



  • 🛠️ Intercambiables y Robustas: Ambas mallas están fabricadas mediante corte láser en acero al carbono de alta resistencia, garantizando un ajuste milimétrico en el cajón inferior de tu picadora.


Recomendaciones y consejos

En este apartado, indicamos una serie de recomendaciones y consejos, esperamos que le sean de utilidad.

Acople

Para adaptar el eje de la Shredder a el eje de la reductora, recomendamos utilizar un acople elástico;

Mayor Seguridad

En caso de atasco, el eje patinara sobre el casquillo, evitando sobre tensiones indeseadas y peligrosas. El casquillo incluye chavetero ( sólo para usuarios con conocimientos avanzados en mecánica)

Alargue la vida de su picadora

Absorbe los pequeños desajustes en el alineamiento del eje con la reductora, por lo que se reducen las vibraciones y las tensiones de fatiga.

Mejore la eficiencia

El motor trabajará más homogéneamente, disminuyendo los picos de consumo

Acoplamiento elástico amortiguador entre el eje del motor y el eje de veinte milímetros de la trituradora Precious Plastic.
Perspectiva de un acoplamiento elástico de goma con chavetero y tornillos de fijación para eje de motor de trituradora.

Inserte las cuchillas en el eje de forma rápida sin necesidad de lijar
