Conjunto de elementos para montaje de Picadora V3.3, formado por:
- Piezas de corte laser para el montaje en acero al carbono. Diseño según la versión 3.3 de Precious Plastic. PP Capi Spain ha creado la tercera revisión de los diseños originales, mejorando las tolerancias de fabricación facilitando el montaje.
- Eje según diseño de Precious Plastic, fabricado en acero al carbono F-112, con chavetero incluido.
- 2 Rodamientos, según las especificaciones de Precious Plastic ( modelo UCFL 206)
- Piezas de corte laser para el portamalla y malla ( malla de espesor 1,5 mm y D 8 mm).
- Tornillería.
Todas la pieza de corte láser están fabricadas con acero al carbono.
Si desea una variante con las cuchillas en acero antidesgaste, no dude en contactar con nosotros, y le indicaremos el precio y el plazo de entrega.
Incluimos piezas para el portamallas. Si usted desea utilizarlo, deberá soldarlo.
Las piezas se suministran sin limar, por lo que usted deberá limarlas y ajustar las piezas al tamaño final.
Ventajas y mejoras
Esta nueva versión presenta las siguiente mejoras, respecto a la Shredder V2.1
No es necesario las soldaduras, por lo que se simplifica notablemente el montaje.
Eje más robusto, hexagonal de 36 mm.
Rodamientos mas robustos. D 30 mm
Eje con chavetero incorporado.
Placas laterales más gruesas. 10 mm
Peso: Aprox. 21 kg (46,3 lbs)
Variantes
Usted podrá elegir varias variantes con el Kit
Disponemos de una variante con los 4 roscas M16 realizados ( Threaded ). Operación imprescindible para el montaje de la máquina. Donde se insertan los tornillos de los rodamientos. Usted podrá decidir si los realiza usted o nosotros se lo mandamos ya realizados.
Disponemos de una variante con la malla con los orificios D= 8 mm( e = 1,5 mm , 149x149 mm). ó con la malla con los orificios D= 4 mm ( e = 1,5 mm , 149x149 mm).
También suministramos los diferentes elementos de forma individual, según sus necesidades.
Con los productos anteriores usted NO obtendría la picadora ( Shredder) completa. Para poder tener la picadora completa, necesitaría los siguientes elementos;
- Tolva llenado
- Bancada apoyo
- Motor Eléctrico
- Reductora
- Acople entre reductora y eje (recomendamos usar acoples elástico)
- Elementos electricos y de control
PRECIOUS PLASTIC CAPI SPAIN, DISPONE DE UN MANUAL DE MONTAJE EN PDF CON FOTOS, INDICACIONES, ETC…EN ESPAÑOL Ó INGLÉS.
Documentación Técnica
En este apartado, podrá encontrar toda la documentación técnica de nuestro producto, » Shredder V3.3 Regular Steel».
- Todas las piezas están fabricadas mediante tecnología de corte por láser.
- Todas nuestras piezas están fabricadas con al carbono S235 ( o similar, dependiendo de la disponibilidad).
- Esta tecnología permite fabricar piezas con una gran calidad/acabado, al mismo tiempo que con unas excelentes tolerancias.
- En la rev3, hemos introducidos pequeños cambios en los diseños, corrigiendo pequeños errores y mejorando los planos originales, para facilitar así mejor ajuste entre los diferentes componentes.
Ejes según el diseño original de Precious Plastic,fabricados con acero al carbono F-112 (ó F-114), mediante la tecnología CNC ( Control Numérico Computerizado).
Esta tecnología permite fabricar los ejes con un gran acabado y unas excelentes tolerancias de fabricación..

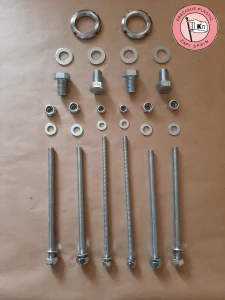

Todos nuestros tornillos, fabricados con una calidad 8,8 ó 10,9 ( EN ISO 898-1), teniendo unos acabados zincados, galvanizados o pavonados, ofreciendo así una gran resistencia y durabilidad.
- A continuación, mostramos una Shredder V3.3 ensamblada.
